Gdzie najczęściej jest gniazdo OBD w samochodzie – konkretna odpowiedź
W zdecydowanej większości aut osobowych gniazdo OBD (złącze diagnostyczne) znajduje się:
- wewnątrz kabiny,
- w zasięgu ręki kierowcy,
- zwykle pod kierownicą lub w jej okolicy,
- najczęściej między kierownicą a konsolą środkową, do ok. 50 cm od kolumny kierownicy.
Jeśli masz typowe auto osobowe, zacznij szukać:
- Pod kierownicą – nad pedałami lub tuż nad kolanami kierowcy.
- Po lewej stronie kierownicy – przy panelu bezpieczników, pokrętłach świateł, schowku na drobiazgi.
- Przy tunelu środkowym – obok dźwigni biegów, hamulca ręcznego lub w dolnej części konsoli.
Jeżeli w tych miejscach nic nie widzisz, gniazdo może być zasłonięte klapką, zaślepką albo ukryte w małym schowku.
Do czego służy gniazdo OBD i dlaczego jego lokalizacja ma znaczenie
Gniazdo OBD (najczęściej OBD2) to standardowe złącze diagnostyczne w samochodzie. Przez nie mechanik lub kierowca może:
- podłączyć interfejs diagnostyczny i odczytać kody błędów z komputera auta,
- sprawdzić podstawowe parametry pracy silnika (np. temperatura, obroty, korekty paliwa),
- skasować część błędów po naprawie,
- w niektórych autach – podejrzeć dane w czasie jazdy (np. przez aplikację w telefonie).
Dlaczego warto wiedzieć, gdzie jest gniazdo OBD:
- oszczędzasz czas przy każdej diagnostyce,
- nie szarpiesz plastików i nie ryzykujesz ich połamania,
- łatwiej samodzielnie jak samodzielnie odczytać kody błędów w samochodzie,
- nie uszkadzasz złącza przez przypadkowe pociągnięcie czy wygięcie.

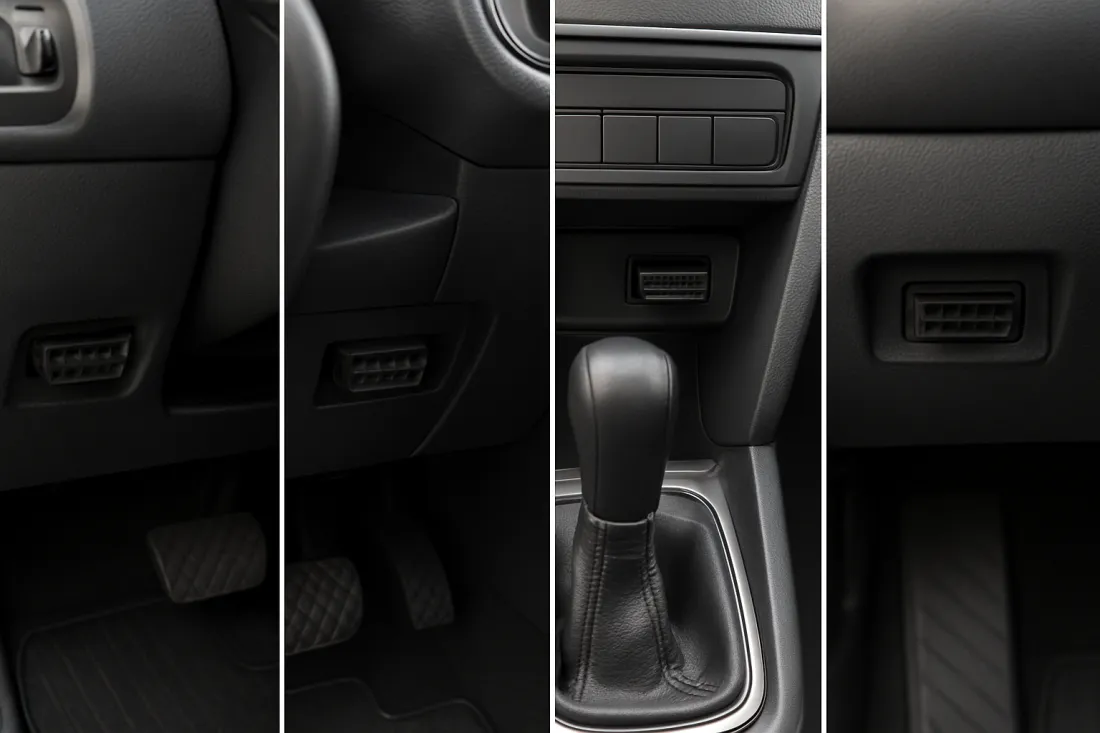

Typowe miejsca montażu gniazda OBD w autach osobowych
Poniżej lista miejsc, w których producenci najczęściej montują gniazdo OBD. W praktyce warto przejrzeć je po kolei.
1. Pod kierownicą, nad pedałami
To jedno z najpopularniejszych miejsc:
- gniazdo bywa przykręcone do dolnej osłony deski rozdzielczej,
- czasem jest skierowane w dół, czasem w stronę fotela kierowcy,
- może być widoczne od razu albo schowane za małą klapką.
Jak szukać:
- odsuń fotel maksymalnie do tyłu,
- poświeć latarką pod deskę rozdzielczą,
- szukaj prostokątnego, 16-pinowego gniazda (dwa rzędy pinów).
2. Po lewej stronie kierownicy – przy panelu bezpieczników
Często gniazdo jest:
- obok dźwigni otwierania maski,
- w okolicy bocznego panelu z bezpiecznikami,
- za małą klapką, którą trzeba podważyć paznokciem.
W niektórych modelach po otwarciu klapki bezpieczników gniazdo OBD znajduje się tuż obok nich lub w dolnej części wnęki.
3. Przy tunelu środkowym i konsoli
W wielu autach kompaktowych i miejskich gniazdo OBD jest:
- z przodu tunelu środkowego, na wysokości kolan kierowcy,
- w dolnej części konsoli środkowej, pod pokrętłami nawiewu,
- za małą zaślepką obok gniazda zapalniczki lub USB.
Czasem trzeba zajrzeć od strony pasażera – gniazdo może być po stronie pasażera, ale nadal blisko tunelu środkowego.
4. W schowku lub nad nim
Rzadziej, ale nadal spotykane rozwiązanie:
- gniazdo OBD bywa w schowku przed pasażerem,
- czasem jest w górnej części schowka (trzeba spojrzeć od dołu),
- bywa też nad schowkiem, za zdejmowaną osłoną.
To rozwiązanie częściej występuje w większych autach lub w modelach, gdzie pod kierownicą jest mało miejsca.
5. Inne, mniej typowe miejsca
Zdarza się, że gniazdo OBD jest:
- na bocznej ściance tunelu środkowego (od strony kolana kierowcy lub pasażera),
- w dolnej części słupka A (między deską a drzwiami),
- w okolicy dźwigni hamulca ręcznego lub podłokietnika.
Jeśli nie możesz go znaleźć w żadnym z powyższych miejsc, warto zajrzeć do instrukcji obsługi auta – producenci zwykle zaznaczają tam lokalizację złącza.
Gdzie jest gniazdo OBD w zależności od typu auta (miejski, kompakt, SUV, dostawczy)
Lokalizacja gniazda OBD często powtarza się w obrębie segmentu aut. Poniżej ogólne wskazówki, które pomogą zawęzić poszukiwania.
Samochody miejskie (segment A/B)
Przykładowe cechy:
- mała kabina, niewiele miejsca pod deską,
- prosta deska rozdzielcza.
Najczęstsze lokalizacje gniazda OBD:
- pod kierownicą, nad pedałami,
- po lewej stronie kierownicy – obok bezpieczników,
- przy tunelu środkowym, na wysokości kolan kierowcy.
W małych autach gniazdo zwykle jest łatwo dostępne, ale bywa słabo widoczne – latarka bardzo pomaga.
Auta kompaktowe i klasy średniej
W tej grupie (popularne hatchbacki, sedany, kombi) producenci często stosują podobne rozwiązania:
- gniazdo OBD pod kierownicą,
- za klapką bezpieczników po lewej stronie,
- w dolnej części konsoli środkowej, czasem od strony pasażera.
W niektórych modelach gniazdo jest lekko cofnięte w głąb deski – trzeba włożyć rękę i wyczuć je palcami.
SUV-y i crossovery
SUV-y mają zwykle wyżej poprowadzoną deskę i więcej plastikowych osłon. Typowe miejsca:
- pod kierownicą, ale często za dodatkową osłoną,
- po lewej stronie kierownicy – w okolicy przycisków do sterowania światłami,
- przy tunelu środkowym, z przodu lub z boku.
Ze względu na większą ilość plastików trzeba uważać, żeby nie szarpać osłon – wiele z nich jest na zatrzaskach.
Auta dostawcze i vany
W samochodach dostawczych i większych vanach gniazdo OBD bywa w mniej oczywistych miejscach:
- w dolnej części deski po stronie kierowcy, często za klapką,
- w okolicy dźwigni hamulca ręcznego lub przy fotelu kierowcy,
- w schowku lub nad nim, szczególnie w wersjach z rozbudowaną deską.
W dostawczakach warto sprawdzić także okolice panelu bezpieczników oraz boczne panele przy drzwiach kierowcy.
Tabela: przykładowe modele aut i orientacyjna lokalizacja gniazda OBD
Poniższa tabela pokazuje orientacyjne, typowe miejsca gniazda OBD w popularnych typach aut. W obrębie jednej marki i generacji lokalizacja często jest podobna, ale zawsze warto potwierdzić to w instrukcji obsługi konkretnego egzemplarza.
| Typ / przykład modelu | Typowe miejsce gniazda OBD | Na co zwrócić uwagę przy szukaniu |
|---|---|---|
| Małe auto miejskie (np. mały hatchback) | Pod kierownicą, nad pedałami lub po lewej stronie przy bezpiecznikach | Sprawdź dolną osłonę pod kierownicą i małe klapki obok dźwigni otwierania maski |
| Kompaktowy hatchback | Pod kierownicą lub przy tunelu środkowym na wysokości kolan | Poświeć latarką na łączenie tunelu środkowego z deską; szukaj prostokątnego gniazda 16-pin |
| Sedan / kombi klasy średniej | Za klapką bezpieczników po lewej stronie kierownicy | Otwórz klapkę bezpieczników – gniazdo bywa obok bezpieczników lub w dolnej części wnęki |
| SUV / crossover | Pod kierownicą, czasem głębiej za dodatkową osłoną | Odsuń fotel, zajrzyj głęboko pod deskę; gniazdo może być skierowane w dół lub w stronę fotela |
| Van rodzinny | Przy tunelu środkowym lub w dolnej części deski po stronie kierowcy | Sprawdź okolice dźwigni biegów i hamulca ręcznego, a także dolne panele z tworzywa |
| Auto dostawcze | W dolnej części deski, często za klapką lub przy panelu bezpieczników | Poszukaj klapek serwisowych w okolicy kolan kierowcy i przy drzwiach; gniazdo bywa lekko cofnięte |

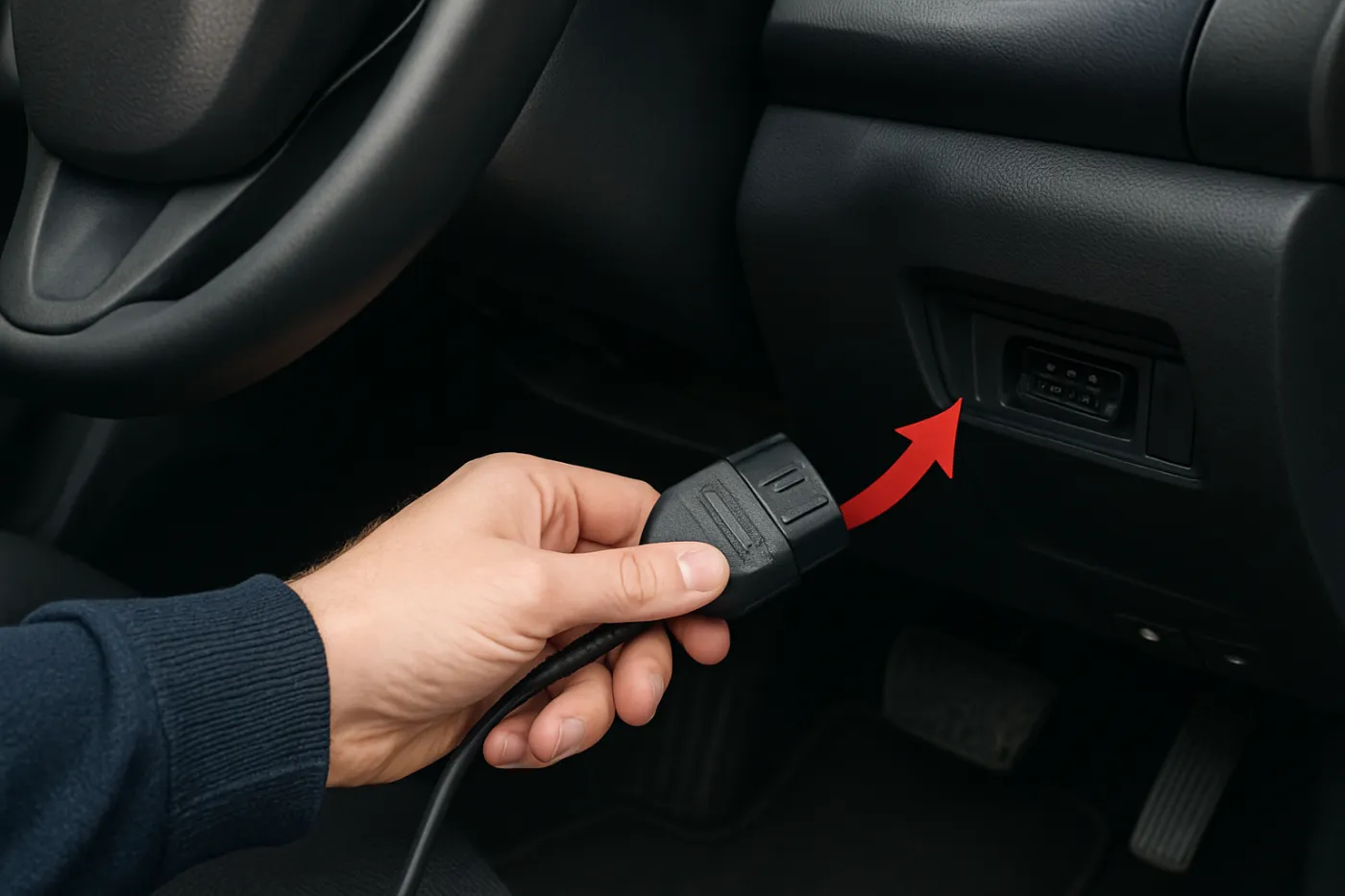

Jak krok po kroku znaleźć gniazdo OBD w swoim samochodzie
Poniższy prosty proces pozwoli szybko zlokalizować gniazdo w większości aut.
Krok 1. Przygotuj podstawowe rzeczy
- małą latarkę (może być w telefonie),
- ewentualnie rękawiczki robocze, jeśli nie chcesz brudzić rąk,
- instrukcję obsługi auta (papierową lub w wersji elektronicznej), jeśli masz do niej dostęp.
Krok 2. Ustaw wygodną pozycję
- odsuń fotel kierowcy maksymalnie do tyłu,
- jeśli trzeba, opuść kierownicę w dół, aby lepiej zajrzeć pod deskę,
- zgaś silnik, ale zostaw kluczyk pod ręką (przyda się później do diagnostyki).
Krok 3. Sprawdź okolice pod kierownicą
- poświeć latarką pod deskę rozdzielczą,
- szukaj prostokątnego złącza z dwoma rzędami pinów,
- sprawdź, czy nie ma małej klapki z symbolem wtyczki lub napisem „diagnostyka” / „OBD”.
Jeśli w tym miejscu nic nie ma, przejdź dalej.
Krok 4. Obejrzyj lewą stronę deski i panel bezpieczników
- sprawdź boczny panel deski po otwarciu drzwi kierowcy – często jest tam klapka,
- otwórz klapkę bezpieczników i zajrzyj do środka oraz w jej okolice,
- obejrzyj dolną część deski po lewej stronie kierownicy.
Krok 5. Sprawdź tunel środkowy i okolice konsoli
- zajrzyj na łączenie tunelu środkowego z deską rozdzielczą,
- sprawdź dolne panele po stronie kierowcy i pasażera,
- poszukaj małych zaślepek obok gniazda zapalniczki, USB lub przycisków.
Krok 6. Zajrzyj do schowka przed pasażerem
- otwórz schowek i obejrzyj jego górną część oraz boki,
- sprawdź, czy nad schowkiem nie ma zdejmowanej osłony serwisowej,
- w większych autach i vanach gniazdo bywa właśnie w tej okolicy.
Krok 7. W razie potrzeby skorzystaj z instrukcji obsługi
Jeśli po przejrzeniu powyższych miejsc nadal nie widzisz złącza:
- sprawdź spis treści instrukcji – szukaj haseł typu „złącze diagnostyczne”, „OBD”, „diagnostyka”,
- w wielu instrukcjach jest rysunek z zaznaczoną lokalizacją gniazda,
- jeśli instrukcja nie pomaga, możesz poszukać schematu deski dla swojego modelu w materiałach producenta lub zapytać mechanika.

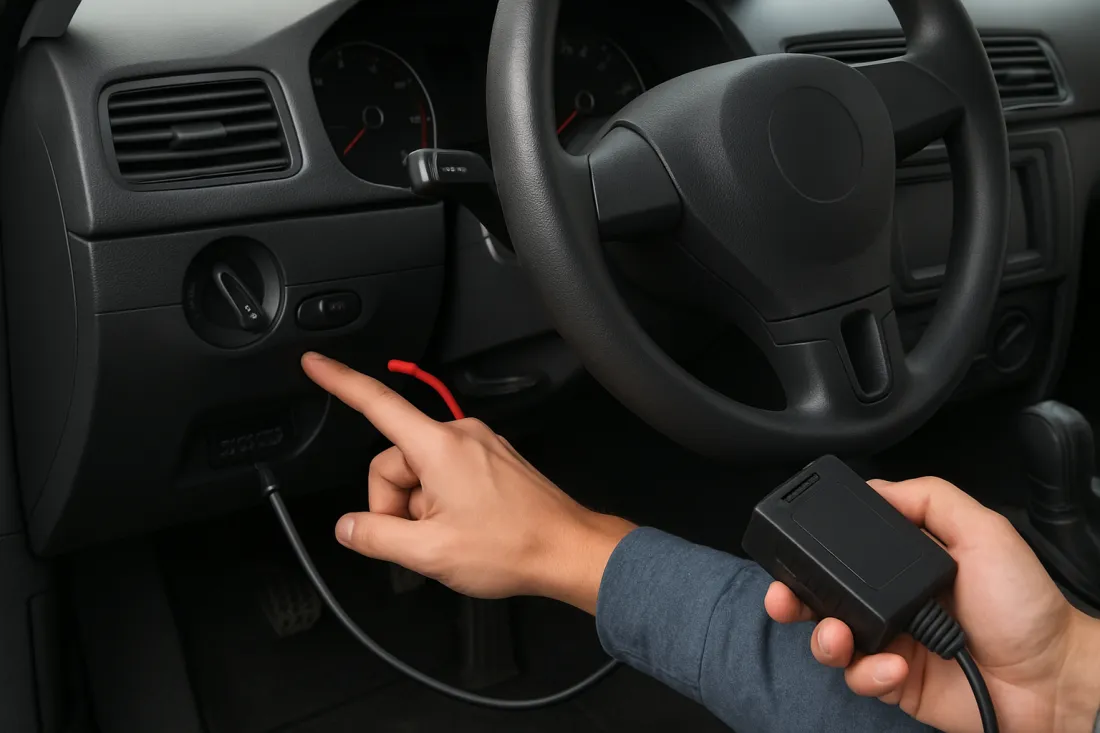

Checklista: co przygotować przed podłączeniem interfejsu do gniazda OBD
Poniższa lista kontrolna pomoże podłączyć interfejs bezpiecznie i bez nerwów.
- Sprawdź typ interfejsu – upewnij się, że wtyczka pasuje do standardu OBD2 (16 pinów, prostokątna).
- Przeczytaj instrukcję interfejsu – szczególnie zasady podłączania i odłączania oraz wymagania dotyczące zapłonu.
- Naładuj urządzenie współpracujące – telefon, tablet lub laptop powinien mieć wystarczający poziom baterii.
- Przygotuj aplikację lub program – zainstaluj i wstępnie skonfiguruj aplikację diagnostyczną, zanim usiądziesz w aucie.
- Zaparkuj w bezpiecznym miejscu – najlepiej na płaskim podłożu, z zaciągniętym hamulcem ręcznym.
- Wyłącz zbędne odbiorniki – radio, klimatyzację, ogrzewanie szyb, aby nie obciążać akumulatora.
- Upewnij się, że masz dostęp do gniazda – odsuń fotel, przygotuj latarkę.
- Sprawdź stan gniazda – przed wpięciem interfejsu obejrzyj, czy piny nie są wygięte lub zabrudzone.
- Włóż wtyczkę delikatnie – nie używaj siły; jeśli nie wchodzi, sprawdź, czy nie jest obrócona.
- Po zakończeniu diagnostyki odłącz interfejs – nie zostawiaj go na stałe, jeśli producent auta tego nie zaleca.
Najczęstsze błędy przy szukaniu i używaniu gniazda OBD
Znajomość typowych pomyłek pozwala ich uniknąć.
Błąd 1. Szarpanie plastików i osłon na siłę
Wielu kierowców próbuje „na czuja” zdejmować panele, co kończy się:
- połamanymi zatrzaskami,
- trzaskami i luzami w plastikach,
- dodatkowymi kosztami naprawy wnętrza.
Jeśli panel nie chce zejść, sprawdź, czy nie ma śrubek lub innej klapki, przez którą można dostać się do gniazda.
Błąd 2. Mylenie gniazda OBD z innymi złączami
W okolicy deski rozdzielczej jest wiele gniazd:
- zapalniczka / gniazdo 12 V,
- gniazda USB,
- złącza serwisowe innych systemów.
Gniazdo OBD ma charakterystyczny kształt – prostokątne, 16-pinowe. Jeśli coś wygląda inaczej, nie wciskaj tam wtyczki na siłę.
Błąd 3. Podłączanie interfejsu przy włączonym silniku bez zaleceń
W wielu instrukcjach interfejsów zaleca się:
- najpierw wpiąć interfejs do gniazda,
- dopiero potem włączyć zapłon lub silnik (jeśli jest to wymagane),
- na końcu wyłączyć zapłon i odłączyć interfejs.
Zawsze trzymaj się kolejności podanej przez producenta interfejsu i auta.
Błąd 4. Zostawianie interfejsu w gnieździe na stałe
Małe interfejsy OBD typu „wtyczka + Bluetooth” kuszą, żeby zostawić je w gnieździe na stałe. Może to jednak prowadzić do:
- dodatkowego poboru prądu z akumulatora,
- ryzyka zahaczenia nogą i uszkodzenia gniazda,
- problemów z gwarancją, jeśli producent auta tego nie zaleca.
Bezpieczniej jest podłączać interfejs tylko na czas diagnostyki.
Błąd 5. Brak dokumentacji i zapisywania odczytów
Po znalezieniu gniazda i podłączeniu interfejsu warto:
- zapisać odczytane kody błędów (np. zrobić zdjęcie ekranu),
- zanotować datę i przebieg auta,
- porównać wyniki po naprawie.
Bez tego łatwo zapomnieć, co dokładnie było odczytane i jakie działania zostały podjęte.
Na co zwrócić uwagę przy wyborze miejsca na interfejs podczas jazdy
Jeśli planujesz korzystać z interfejsu OBD w czasie jazdy (np. do podglądu parametrów):
- Sprawdź, czy wtyczka nie przeszkadza w operowaniu pedałami – bezpieczeństwo jest ważniejsze niż dane z aplikacji.
- Ułóż przewody tak, aby nie plątały się pod nogami – użyj opasek lub poprowadź kabel wzdłuż tunelu.
- Ustaw urządzenie z ekranem w stabilnym miejscu – uchwyt na szybę lub kratkę nawiewu, aby nie odrywać wzroku od drogi.
- Nie zmieniaj ustawień sterownika w czasie jazdy, jeśli nie masz doświadczenia – ogranicz się do podglądu parametrów.
Co warto zrobić po znalezieniu gniazda OBD
Po zlokalizowaniu gniazda możesz:
- zaznaczyć sobie jego położenie – np. zrobić zdjęcie telefonem, aby następnym razem nie szukać od nowa,
- sprawdzić, czy gniazdo jest w dobrym stanie – brak wyłamanych pinów, luźnych elementów, śladów korozji,
- wykonać pierwszy odczyt błędów – jeśli masz interfejs i aplikację, możesz od razu sprawdzić, czy w pamięci sterownika nie ma zapisanych usterek,
- ustalić wygodny sposób podłączania – np. z której strony najłatwiej wpiąć wtyczkę, jak ustawić fotel.
Jeśli planujesz częściej korzystać z diagnostyki, warto wypracować własną małą rutynę: gdzie trzymasz interfejs, jak go podpinasz, jak zapisujesz wyniki.
Najczęściej zadawane pytania o lokalizację gniazda OBD
Co przede wszystkim powinienem zrozumieć na temat tego, gdzie jest gniazdo OBD w samochodzie?
Najważniejsze jest to, że gniazdo OBD zawsze znajduje się w kabinie, w zasięgu kierowcy, zwykle w promieniu kilkudziesięciu centymetrów od kierownicy. Nie trzeba go szukać w komorze silnika ani w bagażniku. W praktyce oznacza to, że wystarczy dokładnie obejrzeć okolice pod kierownicą, panel bezpieczników, tunel środkowy i ewentualnie schowek pasażera, aby je znaleźć.
Jakich błędów powinienem unikać przy szukaniu i korzystaniu z gniazda OBD?
Unikaj przede wszystkim:
- szarpania plastikowych osłon na siłę – łatwo je połamać,
- wciskania wtyczki w gniazda, które nie są OBD – możesz uszkodzić inne złącza,
- podłączania i odłączania interfejsu przy pracującym silniku, jeśli producent tego nie zaleca,
- zostawiania interfejsu w gnieździe na stałe, gdy może przeszkadzać w obsłudze pedałów lub obciążać akumulator.
Jaki praktyczny krok warto wykonać od razu po przeczytaniu tego poradnika?
Najbardziej praktyczny krok to od razu zlokalizować gniazdo OBD w swoim aucie, nawet jeśli w tej chwili nie masz interfejsu. Wystarczy kilka minut z latarką, żeby je znaleźć i zapamiętać położenie (np. zrobić zdjęcie). Dzięki temu, gdy pojawi się kontrolka „check engine” lub będziesz chciał skorzystać z diagnostyki, nie stracisz czasu na nerwowe szukanie złącza.
Czy mogę samodzielnie podłączyć interfejs do gniazda OBD, jeśli nie mam doświadczenia?
Tak, pod warunkiem że:
- używasz interfejsu przeznaczonego do standardu OBD2,
- przeczytasz instrukcję urządzenia i zastosujesz się do kolejności podłączania,
- nie będziesz zmieniał zaawansowanych ustawień sterowników, jeśli nie wiesz, co robisz.
Samo wpięcie wtyczki do gniazda jest proste – ważniejsze jest ostrożne korzystanie z funkcji aplikacji diagnostycznej.
Czy lokalizacja gniazda OBD może się różnić między generacjami tego samego modelu?
Tak, producenci potrafią zmieniać układ deski rozdzielczej między generacjami lub po liftingu modelu, a wraz z nim przenosić gniazdo OBD. Dlatego nawet jeśli znasz położenie złącza z poprzedniego auta tej samej marki, w nowym egzemplarzu warto ponownie sprawdzić typowe miejsca i w razie wątpliwości zajrzeć do instrukcji obsługi.
