Żeby bezpiecznie podłączyć czytnik OBD do samochodu, najpierw wyłącz zapłon, znajdź gniazdo OBD (zwykle pod kierownicą), delikatnie wsuń wtyczkę czytnika, a dopiero potem włącz zapłon i uruchom aplikację lub urządzenie. Na początku ogranicz się do odczytu kodów błędów i podglądu parametrów – nie zmieniaj ustawień sterownika silnika.

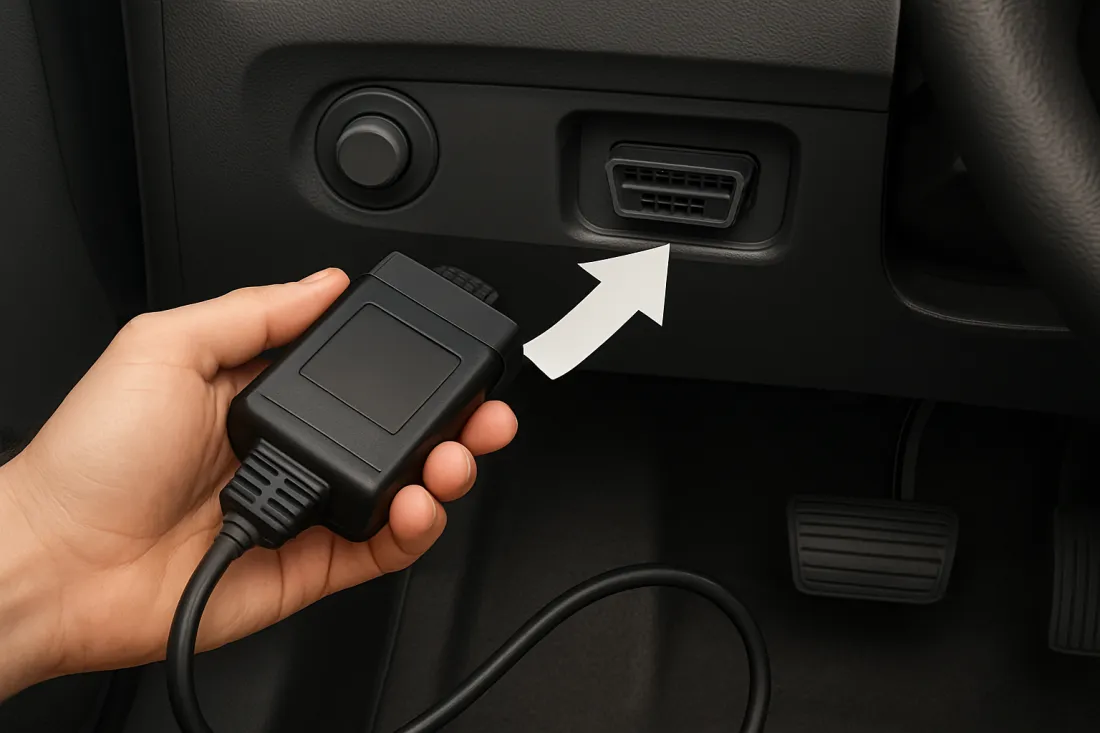

Gdzie w samochodzie szukać gniazda OBD
Gniazdo OBD w autach osobowych sprzedawanych w Europie najczęściej znajduje się w kabinie kierowcy, w zasięgu ręki, mniej więcej w promieniu około 50 cm od kierownicy. W praktyce najpopularniejsze miejsca to:
- pod kierownicą – nad pedałami, czasem za małą klapką lub plastikową osłoną,
- z boku konsoli środkowej – po stronie kierowcy, widoczne po otwarciu drzwi,
- w dolnej części deski rozdzielczej – obok schowka lub pod nim,
- w tunelu środkowym – w okolicy dźwigni hamulca ręcznego lub pod małą zaślepką przy uchwytach na napoje.
Jak rozpoznać gniazdo OBD:
- ma charakterystyczny trapezowy kształt z 16 pinami w dwóch rzędach,
- zwykle jest przytwierdzone na stałe do elementu plastikowego, nie „lata” luzem,
- często obok jest mała ikonka silnika lub napis „OBD”, „OBD2” albo „DIAG”.
Jeśli nie możesz go znaleźć, sprawdź:
- instrukcję obsługi samochodu (sekcja diagnostyka/bezpieczniki),
- schemat na wewnętrznej stronie klapki bezpieczników – czasem gniazdo jest tuż obok,
- czy w aucie nie ma dodatkowej zaślepki montowanej przez poprzedniego właściciela lub alarm.
Co przygotować przed podłączeniem czytnika OBD
Zanim włożysz wtyczkę do gniazda, przygotuj kilka rzeczy. To zmniejszy ryzyko problemów i ułatwi pierwszą sesję diagnostyczną.
Lista narzędzi i akcesoriów
- Czytnik OBD – prosty skaner ręczny lub adapter OBD-Bluetooth/Wi‑Fi.
- Telefon lub tablet (jeśli używasz adaptera) – z zainstalowaną aplikacją do diagnostyki.
- Instrukcja czytnika – papierowa lub w formie PDF, przyda się do rozszyfrowania przycisków i funkcji.
- Stabilne źródło zasilania auta – akumulator w dobrym stanie; jeśli masz wątpliwości, unikaj długich sesji na włączonym zapłonie bez pracy silnika.
- Notatnik lub aplikacja do notatek – do zapisania kodów błędów przed ich skasowaniem.
Przygotowanie samochodu
- Zaparkuj auto na płaskim, bezpiecznym miejscu, zaciągnij hamulec ręczny.
- Przełącz skrzynię biegów na P (automat) lub luz (manual).
- Wyłącz wszystkie odbiorniki prądu, które nie są potrzebne: światła, ogrzewanie szyb, radio, ładowarki.
- Wyłącz zapłon i wyjmij kluczyk (lub wyłącz przyciskiem Start/Stop).
- Otwórz drzwi kierowcy na tyle, by wygodnie dostać się do gniazda OBD.
Jak podłączyć czytnik OBD do samochodu krok po kroku
Poniżej prosty, praktyczny proces, który możesz zastosować przy większości aut osobowych.
Krok 1 – sprawdź typ czytnika
- Jeśli masz czytnik ręczny z ekranem – wystarczy kabel z wtyczką OBD.
- Jeśli masz adapter OBD-Bluetooth/Wi‑Fi – upewnij się, że znasz nazwę urządzenia i ewentualne hasło do parowania (z instrukcji lub naklejki).

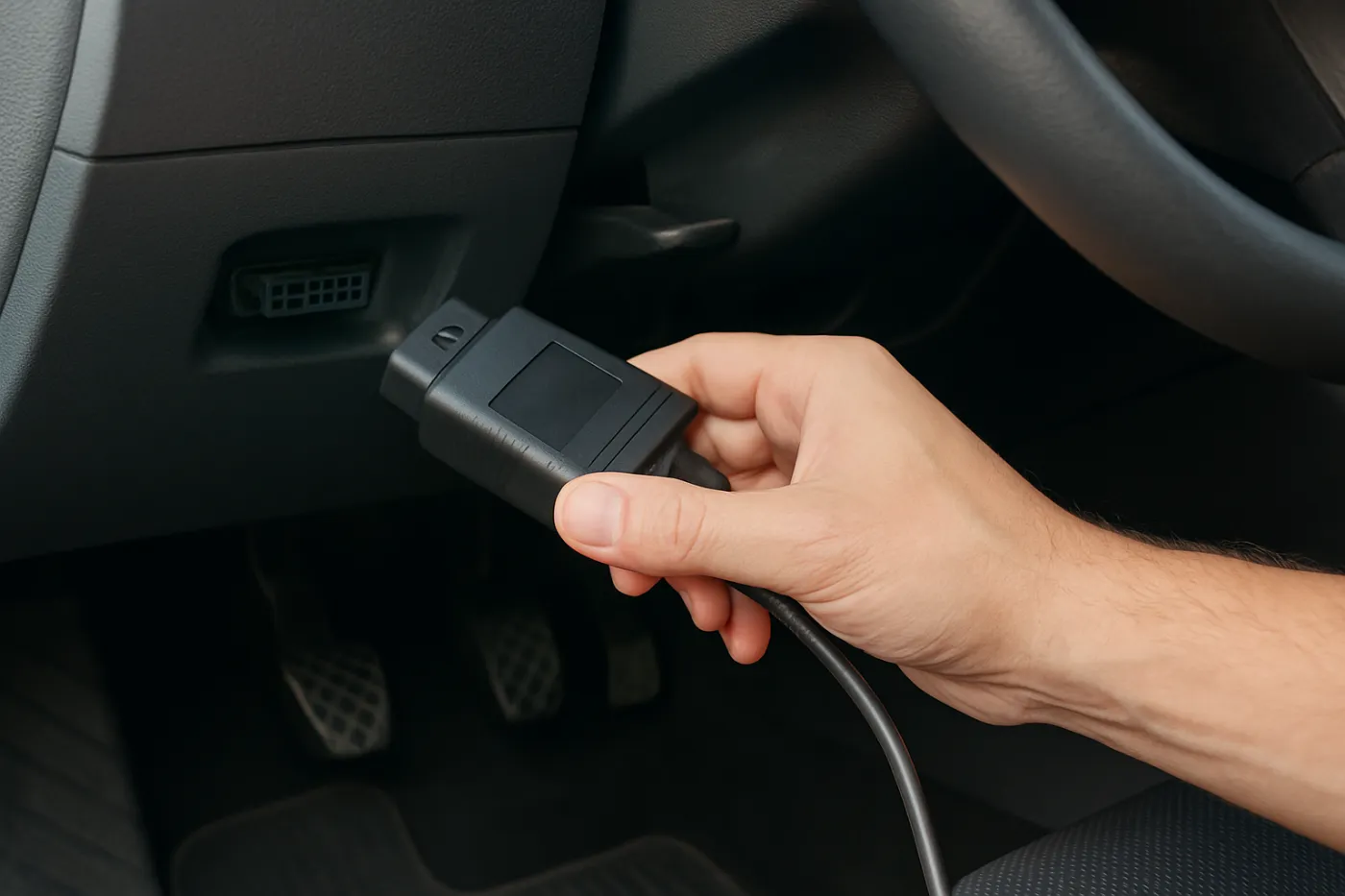

Krok 2 – podłącz czytnik do gniazda przy wyłączonym zapłonie
- Upewnij się, że zapłon jest wyłączony, a silnik nie pracuje.
- Weź wtyczkę czytnika i dopasuj ją do kształtu gniazda – nie wciskaj na siłę, jeśli coś nie pasuje.
- Wsuń wtyczkę prosto i zdecydowanie, ale bez szarpania. Powinna wejść do końca i siedzieć stabilnie.
Krok 3 – włącz zapłon
- Włóż kluczyk i przekręć go do pozycji zapłon włączony (kontrolki na desce świecą, silnik jeszcze nie pracuje) lub naciśnij przycisk Start/Stop bez wciskania pedału sprzęgła/hamulca.
- W wielu autach do podstawowej diagnostyki wystarczy sama pozycja zapłonu. Jeśli aplikacja lub czytnik wymaga pracy silnika (np. do odczytu parametrów w czasie jazdy), uruchom silnik dopiero po nawiązaniu połączenia.
Krok 4 – uruchom czytnik lub aplikację
- Przy czytniku ręcznym: włącz urządzenie przyciskiem, jeśli nie startuje automatycznie po podaniu zasilania z gniazda.
- Przy adapterze Bluetooth/Wi‑Fi:
- na telefonie włącz Bluetooth lub Wi‑Fi,
- sparuj telefon z adapterem (z listy dostępnych urządzeń),
- uruchom aplikację diagnostyczną i wybierz odpowiedni interfejs.
Krok 5 – wybierz markę/model lub automatyczne wyszukiwanie
Większość czytników ma opcję:
- automatycznego wykrycia sterownika (ECU), lub
- ręcznego wyboru marki i modelu auta.
Jeśli nie jesteś pewien, zacznij od automatycznego wyszukiwania. Gdy połączenie się powiedzie, urządzenie pokaże podstawowe informacje o aucie (np. numer VIN, typ silnika – zależnie od możliwości czytnika).
Krok 6 – odczytaj kody błędów
- W menu wybierz funkcję typu „Kody błędów”, „Read codes”, „DTC” (nazwy zależą od urządzenia).
- Poczekaj, aż czytnik zakończy skanowanie sterownika silnika (czasem także innych modułów).
- Zapisz wszystkie wyświetlone kody oraz ich opisy – najlepiej w notatniku lub w aplikacji.
Krok 7 – podejrzyj podstawowe parametry
Po odczytaniu błędów możesz przejść do podglądu tzw. danych bieżących:
- obroty silnika,
- temperatura płynu chłodzącego,
- pozycja pedału gazu,
- ciśnienie w kolektorze dolotowym,
- korekcje paliwowe (w prostym ujęciu: jak sterownik koryguje dawkę paliwa).
Na początek potraktuj te dane informacyjnie. Bez doświadczenia nie wyciągaj daleko idących wniosków, ale możesz np. sprawdzić, czy po rozgrzaniu silnika temperatura płynu chłodzącego utrzymuje się w typowym dla danego modelu zakresie – tę informację znajdziesz w instrukcji auta.
Krok 8 – bezpieczne zakończenie pracy
- Wyjdź z aplikacji lub zamknij połączenie w czytniku.
- Wyłącz zapłon, a jeśli silnik pracował – najpierw go zgaś.
- Delikatnie wyjmij wtyczkę czytnika z gniazda, trzymając za obudowę, nie za kabel.
- Załóż z powrotem ewentualną zaślepkę gniazda OBD.
Podstawowe funkcje czytnika OBD – co możesz zrobić bez ryzyka
Nawet prosty czytnik OBD pozwala na kilka przydatnych operacji, które są bezpieczne dla początkującego użytkownika, o ile nie ingerujesz w ustawienia sterownika.
Odczyt kodów błędów (DTC)
To najczęściej używana funkcja. Czytnik pobiera z pamięci sterownika tzw. kody DTC, np. związane z:
- układem zapłonowym,
- układem paliwowym,
- układem wydechowym i sondami lambda,
- czujnikami temperatury, ciśnienia, przepływu powietrza.
Same kody nie naprawiają auta, ale wskazują, w którym obszarze szukać przyczyny usterki.
Kasowanie błędów
Większość czytników pozwala skasować zapisane błędy. Warto jednak trzymać się kilku zasad:
- Zawsze zapisz kody przed kasowaniem – przydadzą się mechanikowi lub do dalszej analizy.
- Skasuj błędy dopiero po sprawdzeniu podstaw (np. poziomu oleju, stanu wtyczek, bezpieczników) lub po naprawie.
- Jeśli po krótkim czasie błąd wraca, nie kasuj go w kółko – to sygnał, że problem nadal występuje.
Podgląd parametrów w czasie rzeczywistym
Ta funkcja pozwala obserwować, jak pracuje silnik i inne układy podczas jazdy lub na postoju. Możesz np.:
- sprawdzić, czy obroty biegu jałowego są stabilne,
- obserwować, jak rośnie temperatura płynu chłodzącego po uruchomieniu zimnego silnika,
- porównać wskazania prędkości z licznikiem w aucie.
Na początku wybierz kilka podstawowych parametrów i nie próbuj analizować wszystkiego naraz – łatwo się wtedy pogubić.
Proste testy i monitorowanie gotowości
Niektóre czytniki pokazują tzw. status monitorów – informację, czy sterownik zakończył swoje wewnętrzne testy (np. układu paliwowego, układu wydechowego). To przydatne np. po odłączeniu akumulatora lub kasowaniu błędów, gdy chcesz wiedzieć, czy auto jest już „przetestowane” przed badaniem technicznym.
Bezpieczeństwo – czego nie robić z tanim czytnikiem OBD
Nawet niedrogi czytnik może być bardzo użyteczny, ale warto znać jego ograniczenia i unikać kilku typowych błędów.
- Nie zmieniaj ustawień sterownika silnika (map paliwowych, parametrów pracy turbosprężarki, systemów bezpieczeństwa), jeśli nie masz doświadczenia i pewności, co robisz.
- Nie wykonuj funkcji serwisowych „na ślepo” – adaptacji, kalibracji, resetów nauczania, jeśli nie wiesz, do czego służą.
- Nie zostawiaj adaptera OBD na stałe w gnieździe, jeśli auto długo stoi
– może to powodować niewielki, ale stały pobór prądu z akumulatora.
- Nie używaj podejrzanych aplikacji bez opinii i instrukcji – niektóre mogą mieć funkcje ingerujące w sterownik.
- Nie szarp kablem przy wyjmowaniu wtyczki – łatwo uszkodzić zarówno czytnik, jak i samo gniazdo.
- Nie diagnozuj wyłącznie „po błędach” – brak kodów nie oznacza, że auto jest w idealnym stanie, a pojedynczy błąd nie zawsze wskazuje jednoznaczną przyczynę.

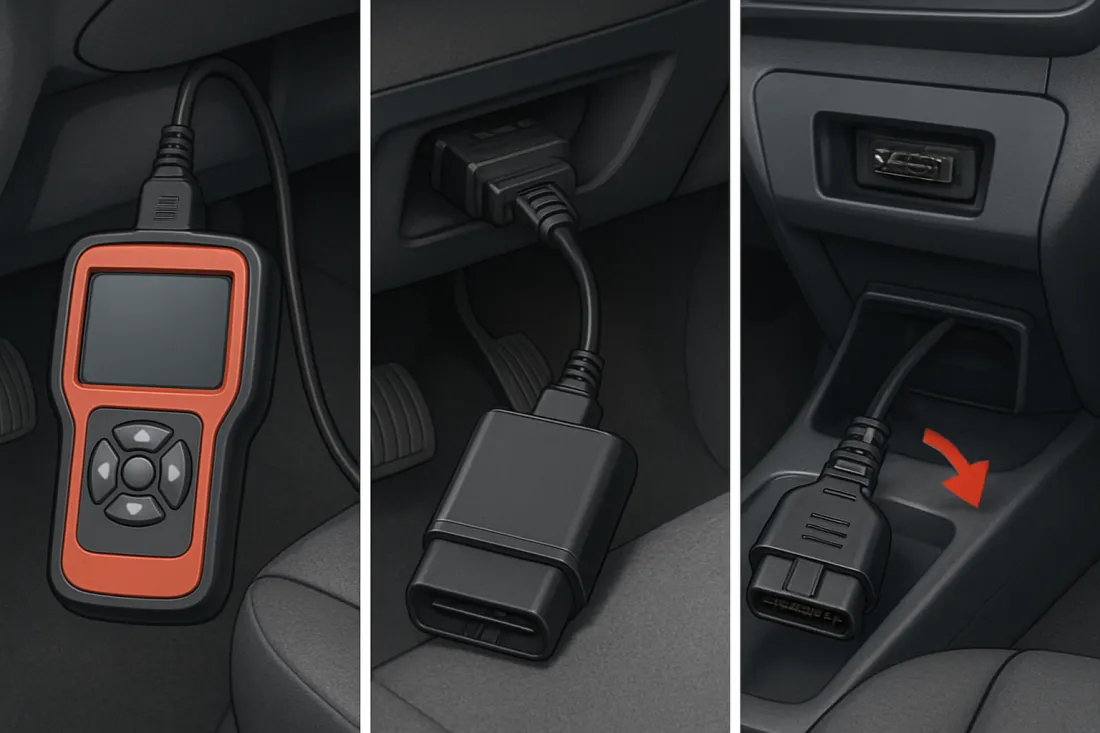

Porównanie typów czytników OBD dla amatora
Jeśli dopiero wybierasz sprzęt, poniższa tabela pomoże zrozumieć, czym różnią się najpopularniejsze rozwiązania z punktu widzenia wygody i bezpieczeństwa pierwszego użycia.
| Typ czytnika OBD | Kiedy ma sens | Zalety dla początkującego | Ograniczenia i ryzyka |
|---|---|---|---|
| Prosty ręczny skaner z ekranem | Gdy chcesz tylko odczytać i skasować błędy silnika bez instalowania aplikacji | Łatwy w obsłudze, czytelne menu, zwykle mniejsze ryzyko przypadkowej zmiany ustawień | Często obsługuje głównie sterownik silnika, mniej danych bieżących, mniej funkcji dodatkowych |
| Adapter OBD-Bluetooth/Wi‑Fi + aplikacja | Gdy chcesz podglądać wiele parametrów w czasie rzeczywistym i zapisywać logi | Dużo danych, możliwość personalizacji ekranów, wygodny podgląd na telefonie | Wymaga konfiguracji, jakość zależy od aplikacji, ryzyko zostawienia adaptera w gnieździe i rozładowania akumulatora |
| Bardziej zaawansowany interfejs z funkcjami serwisowymi | Gdy świadomie chcesz wykonywać adaptacje, kodowania, procedury serwisowe | Szerokie możliwości diagnostyczne, dostęp do wielu modułów auta | Wymaga wiedzy, większe ryzyko nieprawidłowej zmiany ustawień, niepotrzebny na pierwsze kroki |
Jeśli dopiero zaczynasz, zwykle wystarczy prosty skaner lub podstawowy adapter. Głębsze funkcje serwisowe lepiej zostawić na później lub zlecić profesjonaliście. Jeśli zastanawiasz się nad samodzielną obsługą auta szerzej niż tylko diagnostyka, przyda się też wiedza, co to jest czytnik OBD dla amatora.
Checklista: pierwsze użycie czytnika OBD w 10 krokach
Możesz potraktować tę listę jak szybki algorytm postępowania przy pierwszym podłączeniu.
- Zaparkuj auto bezpiecznie, zaciągnij hamulec ręczny, wyłącz silnik.
- Wyłącz zapłon i wszystkie niepotrzebne odbiorniki prądu.
- Znajdź gniazdo OBD w okolicy kierownicy lub dolnej części deski rozdzielczej.
- Przygotuj czytnik i – jeśli trzeba – telefon z zainstalowaną aplikacją.
- Wsuń wtyczkę czytnika do gniazda OBD przy wyłączonym zapłonie.
- Włącz zapłon (bez uruchamiania silnika, chyba że instrukcja czytnika wymaga inaczej).
- Uruchom czytnik lub aplikację i nawiąż połączenie z autem.
- Odczytaj kody błędów i zapisz je przed jakąkolwiek próbą kasowania.
- Opcjonalnie podejrzyj kilka podstawowych parametrów pracy silnika.
- Wyłącz aplikację, wyłącz zapłon, wyjmij czytnik z gniazda, załóż zaślepkę.
Typowe błędy przy podłączaniu czytnika OBD i jak ich uniknąć
Początkujący użytkownicy często powtarzają te same potknięcia. Świadomość ich istnienia pozwala ich łatwo uniknąć.
- Wciskanie wtyczki na siłę – jeśli wtyczka nie wchodzi, sprawdź, czy nie trzymasz jej do góry nogami. Gniazdo ma asymetryczny kształt.
- Podłączanie i odłączanie przy włączonym zapłonie – może to powodować chwilowe spadki napięcia i błędy komunikacji. Zawsze staraj się wkładać i wyjmować wtyczkę przy wyłączonym zapłonie.
- Kasowanie błędów bez ich zapisania – później trudno odtworzyć historię usterki. Zapisz kody choćby w notatniku w telefonie.
- Ignorowanie kontrolek po kasowaniu – jeśli kontrolka silnika wraca po krótkim czasie, nie bagatelizuj tego. To sygnał, że problem jest realny.
- Traktowanie czytnika jako „magicznej naprawy” – skasowanie błędu nie usuwa przyczyny. Czytnik to narzędzie diagnostyczne, nie naprawcze.
- Brak dbałości o akumulator – długa sesja diagnostyczna przy włączonym zapłonie i wyłączonym silniku może osłabić akumulator, zwłaszcza zimą.
Przykładowa sesja diagnostyczna amatora – jak może wyglądać w praktyce
Wyobraź sobie, że podczas jazdy zapala się kontrolka „check engine”. Auto jedzie normalnie, ale chcesz sprawdzić, co się dzieje, zanim pojedziesz do mechanika.
- Po powrocie do domu parkujesz auto, wyłączasz silnik, zaciągasz hamulec ręczny.
- Wyłączasz zapłon, otwierasz drzwi kierowcy i odnajdujesz gniazdo OBD pod kierownicą.
- Wkładasz adapter OBD do gniazda, włączasz zapłon.
- Na telefonie uruchamiasz aplikację, łączysz się z adapterem i wybierasz funkcję odczytu błędów.
- Aplikacja pokazuje jeden kod błędu związany np. z sondą lambda. Zapisujesz kod i opis w notatkach.
- Nie kasujesz od razu błędu, tylko sprawdzasz podstawy: czy nie ma oczywistych uszkodzeń przewodów w komorze silnika, czy wtyczki są dobrze wpięte (bez rozpinania niczego na siłę).
- Decydujesz, że umówisz wizytę u mechanika, podając mu zapisany kod błędu – to ułatwi wstępną ocenę problemu.
- Na koniec wyłączasz aplikację, wyłączasz zapłon, wyjmujesz adapter z gniazda i zamykasz auto.
Taki scenariusz pokazuje, że czytnik OBD pomaga zorientować się w sytuacji, ale nie zastępuje fachowej diagnozy, gdy problem jest poważniejszy.
Najczęściej zadawane pytania o podłączanie czytnika OBD do samochodu
Co przede wszystkim powinienem zrozumieć, ucząc się jak podłączyć czytnik OBD do samochodu?
Najważniejsze jest to, że czytnik OBD jest narzędziem do odczytu informacji z auta, a nie magicznym przyciskiem „napraw”. Kluczowe zasady to: podłączanie i odłączanie przy wyłączonym zapłonie, delikatne obchodzenie się z gniazdem, zapisywanie kodów błędów przed kasowaniem oraz świadomość, że brak błędów nie zawsze oznacza idealny stan techniczny. Czytnik ma pomóc w podjęciu decyzji, czy i z czym jechać do mechanika.
Jakich błędów szczególnie unikać przy pierwszym użyciu czytnika OBD?
Przy pierwszym użyciu unikaj przede wszystkim kasowania błędów bez ich zapisania, wykonywania funkcji serwisowych, których nie rozumiesz, oraz zostawiania adaptera w gnieździe na stałe. Nie próbuj też na siłę wpychać wtyczki do gniazda ani odłączać czytnika przy włączonym zapłonie. Dzięki temu zminimalizujesz ryzyko uszkodzeń mechanicznych i niepotrzebnych problemów z elektroniką.
Jaki praktyczny krok warto wykonać od razu po przeczytaniu tego poradnika?
Dobrym, konkretnym krokiem jest zlokalizowanie gniazda OBD w swoim aucie i zapisanie sobie jego położenia (np. w notatkach w telefonie). Możesz też przygotować krótką listę kontrolną z 10 krokami pierwszego użycia i trzymać ją w schowku razem z czytnikiem. Gdy następnym razem zapali się kontrolka silnika, będziesz działać spokojnie i według znanego schematu.
Czy mogę jeździć z podłączonym na stałe adapterem OBD-Bluetooth?
Technicznie jest to możliwe, ale nie zawsze zalecane. Adapter może pobierać niewielki prąd nawet przy wyłączonym zapłonie, co przy dłuższym postoju auta zwiększa ryzyko rozładowania akumulatora. Dodatkowo w niektórych modelach samochodów stała obecność urządzenia w gnieździe może powodować sporadyczne błędy komunikacji. Bezpieczniej jest podłączać adapter tylko na czas diagnostyki i po zakończeniu pracy go odłączać.
Czy tani czytnik OBD wystarczy do podstawowej diagnostyki mojego auta?
Do prostych zadań – takich jak odczyt i kasowanie błędów silnika czy podgląd kilku podstawowych parametrów – niedrogi czytnik zwykle w zupełności wystarczy. Trzeba jednak pamiętać, że może on nie obsługiwać wszystkich modułów auta (np. poduszek powietrznych, klimatyzacji, systemów wspomagania jazdy). Jeśli planujesz bardziej zaawansowaną diagnostykę lub samodzielne serwisowanie pojazdu, warto później rozważyć bardziej rozbudowany interfejs i pogłębienie wiedzy, np. obok nauki diagnostyki zadbać też o podstawy eksploatacji, takie jak dobór jaki olej do mojego samochodu.
